Dachtragwerk für Gymnastikhalle

Tragwerksplanung, Fachbauüberwachung durch



Ingenieurbüro für Holz und Bauwesen Holzhausen GmbH, Mölkauer Straße 78, 04288 Leipzig-Holzhausen, Fon 034297 45316  Fax 034297 45317  Internet www.holz-bauwesen.de  Mail ingbuero (at) holz-bauwesen (de). Auftraggeber für Tragwerksplanung und Fachbauüberwachung: Ingenieurbüro "Bauen für Behinderte und Betagte" Dipl.-Ing. Wartenberg Leipzig



Alle Texte und bildlichen Darstellungen dieser Homepage, welche durch Quellenangabe gekennzeichnet sind, unterliegen dem Copyright ihrer Autoren. Alle weiteren Texte und bildlichen Darstellungen dieser Homepage unterliegen dem Copyright des Ingenieurbüros für Holz und Bauwesen Holzhausen GmbH, die Vervielfältigung oder Verwendung dieser Texte und bildlichen Darstellungen in anderen elektronischen oder gedruckten Publikationen oder deren Nutzung für Tagungs- oder Konferenzvorträge ist ohne schriftliche Zustimmung des Ingenieurbüros für Holz und Bauwesen Holzhausen GmbH nicht gestattet. Die vom Ingenieurbüro erbrachten Leistungen wurden in dieser Homepage aus Datenschutzgründen weitgehend anonymisiert.



Das Gebäude dient als Gymnastikhalle einer Förderschule für geistig Behinderte. Nach Variantenvergleich mit einer Stahlkonstruktion wurde aus gestalterischen Gründen ein hölzernes Dachtragwerk gewählt.







Die quadratische Halle wird von zwei diagonal angeordneten, fischbauchartigen Fachwerkbindern mit zwischenliegenden Pfetten und Füllhölzern überspannt. Dachbinder und Pfetten bestehen aus Brettschichtholz, als Verbindungsmittel dienen Stab- und Ringkeildübel.

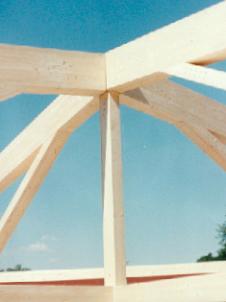

    Firstkreuz der Dachbinder mit unsichtbarer Stahlrosette





Im Firstkreuz der Dachbinder befindet sich eine unsichtbare, allseitig vom Holz verdeckte Stahlrosette, welche die Druckkräfte der Binderobergurte über den Kreuzungspunkt hinweg führt. In Untergurtebene durchdringen sich die Binder unter Zuhilfenahme von Schlitzblechen, welche die Zugkräfte der Binderuntergurte über den Kreuzungspunkt hinweg führen.

Das Dachtragwerk wurde für Feuerwiderstandsklasse F 30-B nach DIN 4102 berechnet und ausgebildet.



20150815                    Zurück zu Gebäude
