Dachtragwerk für Speisesaal

Tragwerksplanung durch



Ingenieurbüro für Holz und Bauwesen Holzhausen GmbH, Mölkauer Straße 78, 04288 Leipzig-Holzhausen, Fon 034297 45316  Fax 034297 45317  Internet www.holz-bauwesen.de  Mail ingbuero (at) holz-bauwesen.de  Gesamtplanung Ingenieurbüro "Bauen für Behinderte und Betagte" Dipl.-Ing. Wartenberg Leipzig



Alle Texte und bildlichen Darstellungen dieser Homepage, welche durch Quellenangabe gekennzeichnet sind, unterliegen dem Copyright ihrer Autoren. Alle weiteren Texte und bildlichen Darstellungen dieser Homepage unterliegen dem Copyright des Ingenieurbüros für Holz und Bauwesen Holzhausen GmbH, die Vervielfältigung oder Verwendung dieser Texte und bildlichen Darstellungen in anderen elektronischen oder gedruckten Publikationen oder deren Nutzung für Tagungs- oder Konferenzvorträge ist ohne schriftliche Zustimmung des Ingenieurbüros für Holz und Bauwesen Holzhausen GmbH nicht gestattet. Die vom Ingenieurbüro erbrachten Leistungen wurden in dieser Homepage aus Datenschutzgründen weitgehend anonymisiert.



Zu einer Behindertenwerkstatt gehört neben den Arbeitsgebäuden auch ein Speisesaal. Das pavillonartige Saalgebäude wurde aus gestalterischen Gründen mit einem Holzdach überdeckt. Zur Ausführung kam ein achteckiges Zeltdach.

Zuunterst wurde ein Brettschichtholz-Balkenkreuz angeordnet. Darauf ruhen sternförmig angeordnete Gratsparren, welche zur Dachmitte hin auskragen und am Kragarm eine Lichtkuppel tragen.



                  Ebene Darstellung ...

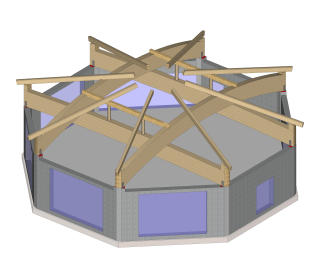

        ... räumliches Modell  ...

                         ... und Wirklichkeit





Wegen der komplizierten Bauteil-Anordnungen im Holzdach war die Dachplanung nur möglich mit Hilfe eines räumlichen Dachmodells.
